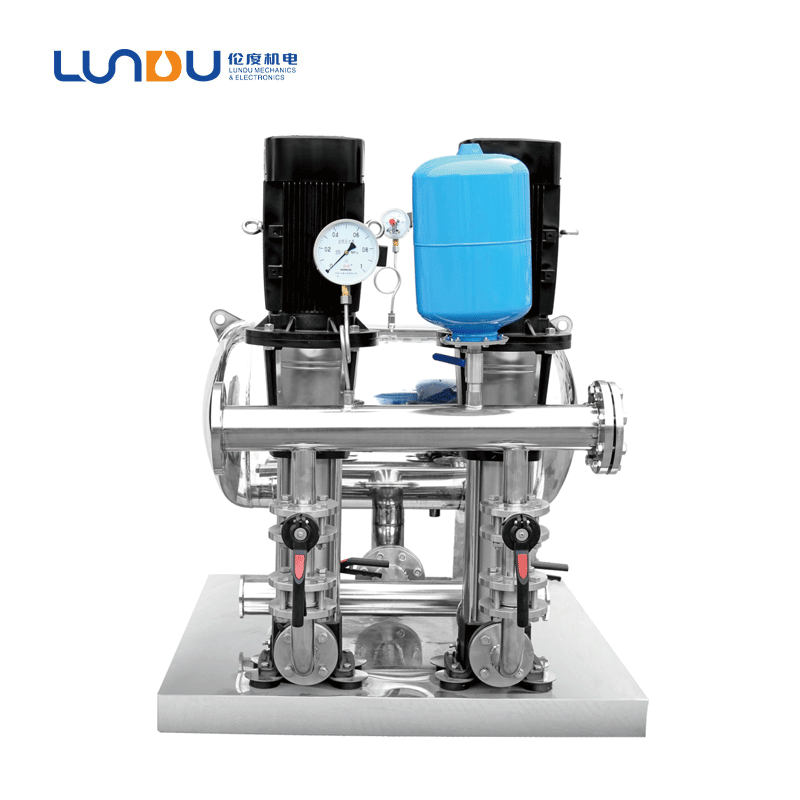

产品概述 Product overview
箱式一体化管网叠压(无负压)供水设备是在组合式不锈钢水箱和变频恒压供水的基础上开发研制的，并加装防负压、防倒流、防水质恶化等控制装置。该设备与普通的变频供水设备和无负压供水设备相比，具有节能显著、噪音少、占地少、可靠性高等优点，是目前最先进的供水模式。
箱式一体化管网叠压（无负压）供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小 的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。相比较于传 统的供水设备可节约大量的电能运行成本及投资成本。
采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压， 在充分利用自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增加的目的（且丝毫不会影响管网其它用户水）， 在保证管网水质的同时（无二次污染），又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。
设备适用范围Applicable scope of equipment
1、新建的住宅小区或办公楼等生活用水。
2、低层自来水压力不能满足要求的消防用水。
3、改造原有的气压供水设备，可以充分利用原有的气压罐。
4、自来水厂的大型供水中间加压泵站。
5、工矿企业的生产、生活用水等。
6、各种循环水系统。
设备系统性能 Equipment system performance
1、箱式一体化管网叠压（无负压）供水设备可直接串接在自来水管网上，采用可调节关闭阀功能及补偿系统，自动 调节，使自来水管道无负压或者保持一定的压力。因此，使用该设备后，不会影响周围用户的用水。使“二次供水设施不 得与城市供水管网直接连通；不得在城市供水管网上直接装泵抽水”成为了历史。
2、节水：箱式一体化管网叠压（无负压）供水设备为全密封结构，彻底防止了有水池、水箱时的跑、冒、滴、漏现 象，同时也节省了定期清洗水池、水箱时而浪费的水资源。
3、节能：因与自来水管网直接串接，可以充分利用自来水管网的压力，只对自来水的进水压力和所需压力的差进行 补压，当自来水满足要求时设备就停止工作，而由自来水直供，与其它供水设备相比，节电可达40%-80%以上。
4、节资：箱式一化管网叠压（无负压）供水设备可以直接串接到任何自来水压力不足的管网上进行加压供水，同 时，因无二次污染，可以省掉水处理设备，进一步节省了投资。
5、设备功能全：箱式一体化管网叠压（无负压）供水设备具有无水停机，有水自动开机；用水量>进水量时自动减 少供水量及供水压力，用水量≤进水量时自动恢复恒压供水功能。保护功能齐全具有过流、过压、过载自动保护功能。
6、智能化程度高：采用高性能变频调速器，配用先进的可编程控制器，无需人员职守。
7、杜绝二次污染：根据有关专家的研究，生活饮用水产生二次污染的主要环节是在二次加压系统，其中水池、水箱的污染更为突出。且为全封闭系统，取消了二次污染的主要环节，保证了水质。而传统的供水方式是，将纯净的自来水放入水池（水箱）中，各种杂物极易进入。
8、安装简便：节省占地面积设备体积小，节省占地面积，对泵房基础无特殊要求，到现场直接与自来水管网对接， 安装快捷方便，施工周期短。
9、产品先进、质量可靠：设备配置经过诸多生产厂家的筛选，具有可靠的质量保证。产品的关键零部件，如：电机、 水泵、变频器、断路器、接触器、继电器等采用国际、国内名牌产品。
设备工作原理 Operating principle of equipment
1、微机设定给水泵工作压力，即用户用水压力。生活给水时，设备运行在低压变频状态，由变频器时刻监控管网压力, 对反馈值和设定值进行运算和比较计算，若网管压力高于用户所需压力（设定压力）则自动减少输出频率， 从而使泵的转速减少，出水量减少。 若管网压力低于用户所需压力（设定压力）则自动增加输出频率。 从而使泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时， 其它各台泵自动投入， 以保证用户的使用压力。
2、当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机，只有当压力降 到某一设定压力值时，变频器才重新开始工作。变频泵组的工作只是满足用户的用水压力与官网压力之差，大大节约了电 能。
3、当流量调节器内压力低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内, 消除负压。 当流量调节器内压力升高时，又可以将多余的气体排出流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。

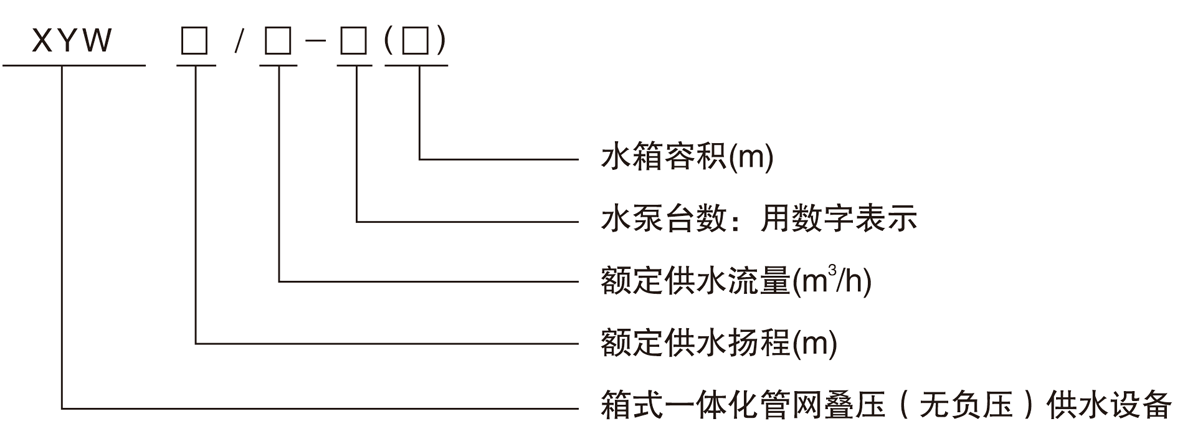

型号含义 Model meaning

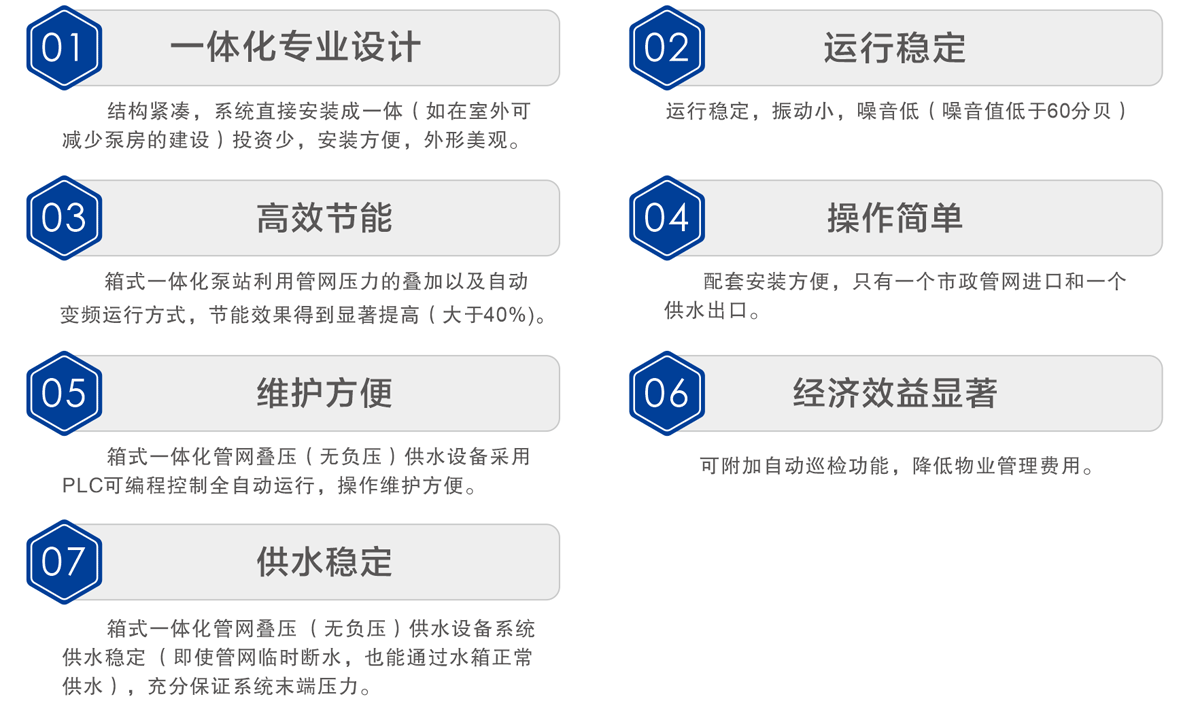

产品优点 Product benefits
