产品概述 Product overview

       无负压供水设备是由无负压罐、泵组、控制柜、稳压罐及管阀附件组成的供水设备，是将设备串联在市政自来水管压力不足的地方，设备通过压力传感器检测出口压力，将检测值和设定值进行比较，运算出在市政自来水管的原有压力基础上需要增加的压力值，确定水泵推入运行台数和变频器输出频率（反应到电机及水泵为转速） 以符合用水曲线实现恒压，无负压变频供水设备最大限度利用了市政自来水管网的原有压力，对市政自来水管网不产生负压，用无负压罐取代老式水池，减少了用水二次污染，是供水领域的新一代节能产品。

应用范围 Scope of application

1、高层建筑、居民小区、别墅等居民生活用水;

2、企事业单位、写字楼、学校，体育馆，高尔夫球场，机场等场所的日常用水;

3、生产制造、食品工业、工厂、工矿的生产用水;

4、大型广场、公园绿地和农场的喷灌站。

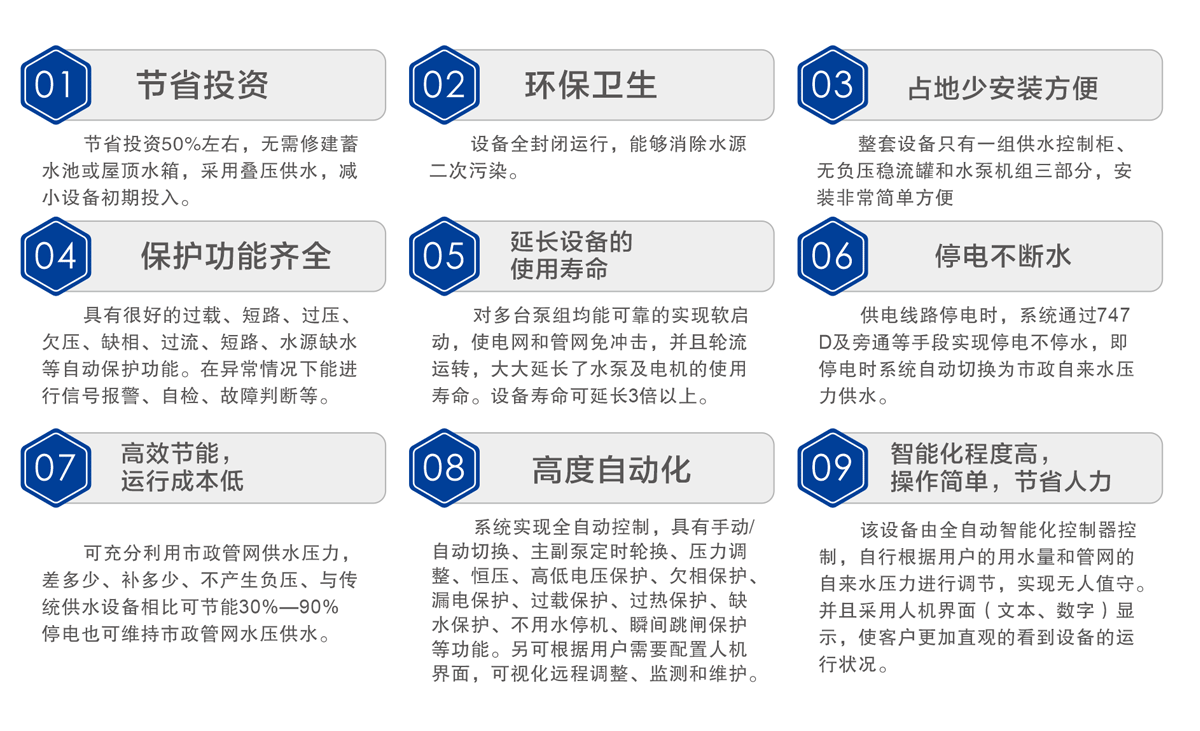

产品优点 Product benefits

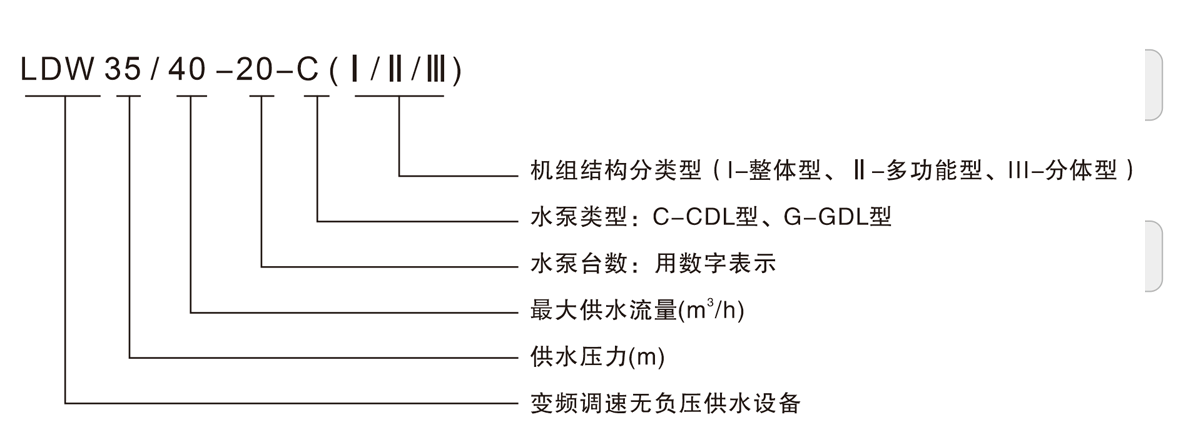

型号含义Model meaning

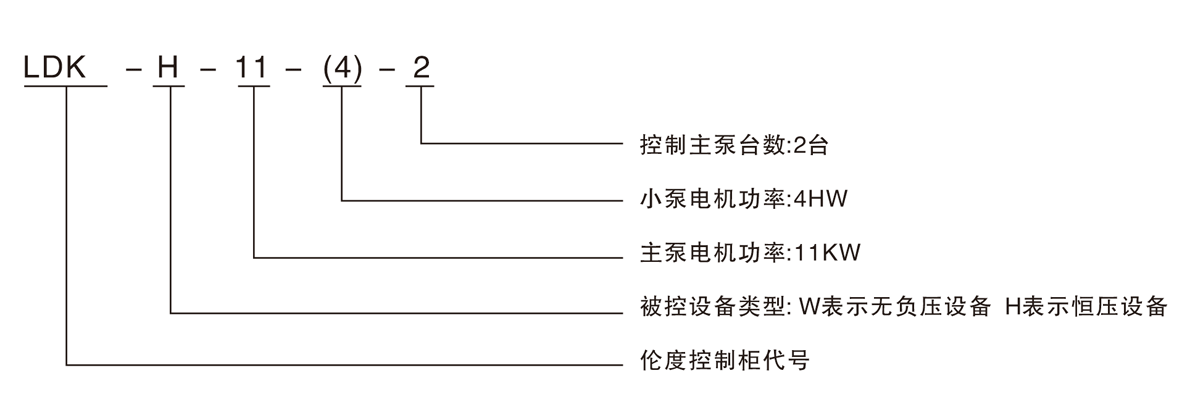

型号含义LDK配套控制柜型号含义

设备工作原理 Operating principle of equipment

设备投入使用，自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水；用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。

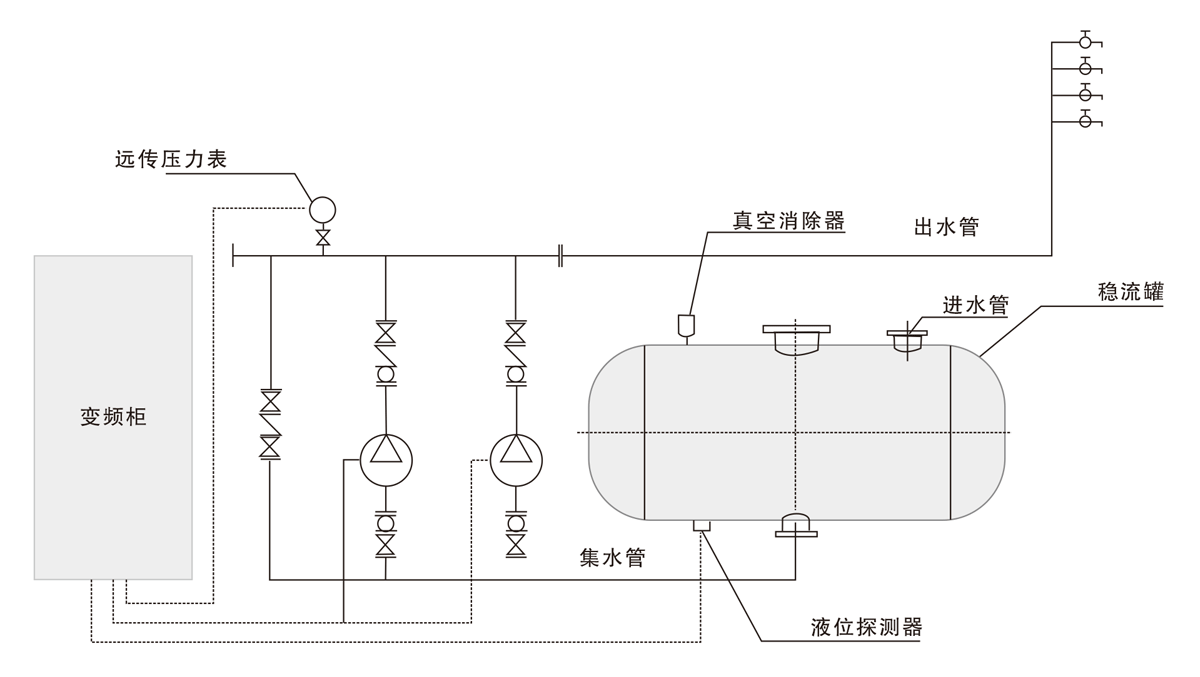

工作原理图  Working principle diagram
